Módulo de Vibração e Inclinação Tipo Colmeia para Microbit keyestudio

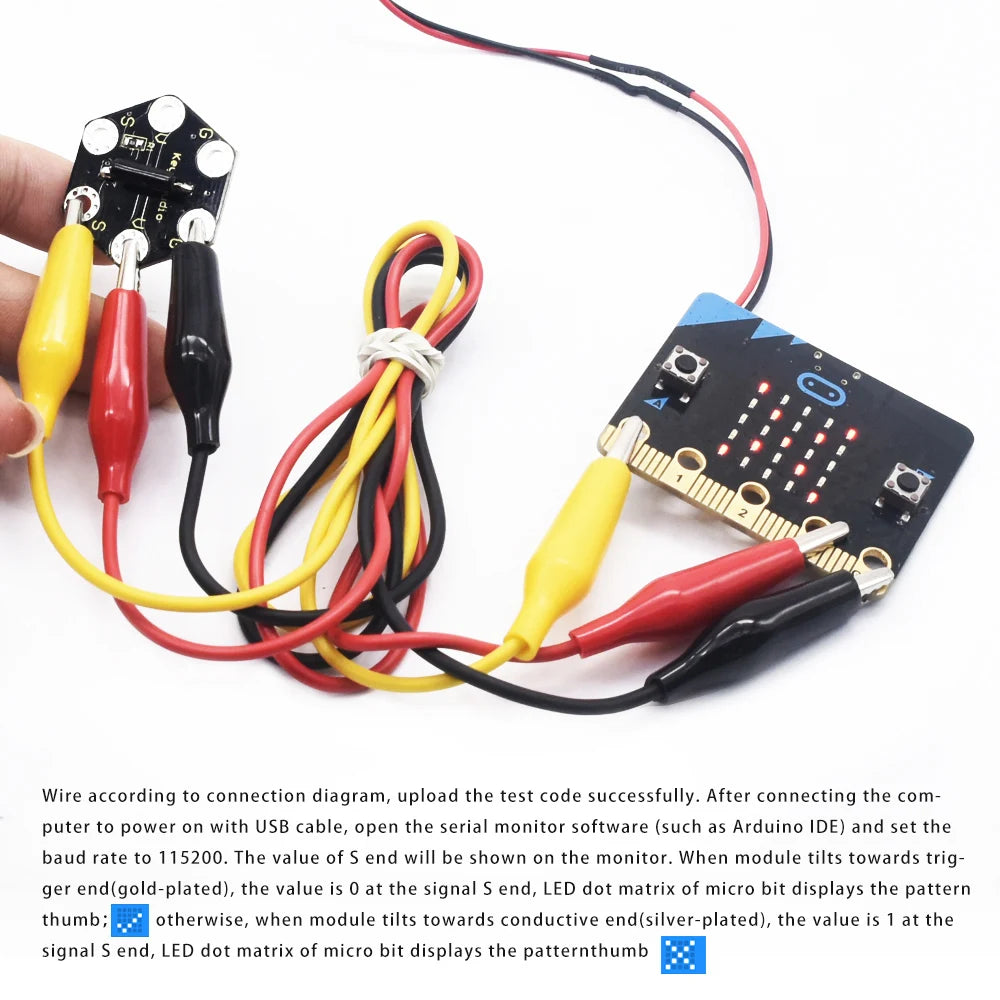

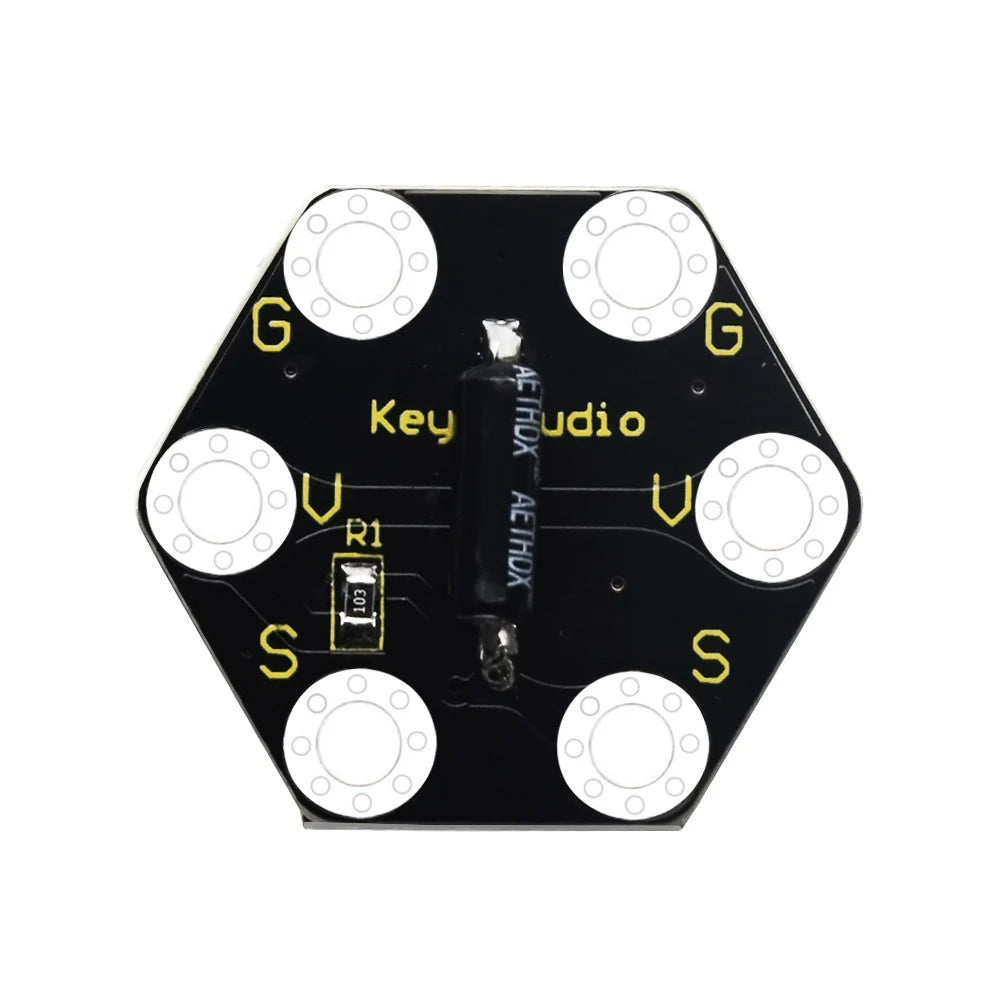

O módulo de inclinação por vibração em forma de colmeia keyestudio micro:bit é totalmente compatível com a placa de controlo micro:bit. Na experiência, ligamo-lo ao micro:bit através de um clipe de crocodilo. Existem 6 tomadas nele, 2 G, 2 V e 2 S estão ligadas. Adicionalmente, G é GND, V é VCC e S é o terminal de sinal do módulo. A sua função é detetar vibração e inclinação. O elemento de interruptor de vibração SW-200D adotado neste módulo é um interruptor de disparo unidirecional de indução de inclinação tipo bola, uma extremidade do qual é banhada a ouro (extremidade de disparo), e a outra é banhada a prata (extremidade condutora). Quando o módulo está na posição horizontal ou inclinado para a extremidade condutora (banhada a prata), o elemento do interruptor está no estado DESLIGADO e o terminal de sinal emite o nível alto; quando o módulo é inclinado para o terminal de disparo (banhado a ouro), o elemento do interruptor está no estado LIGADO, e o terminal de sinal emite o nível baixo. Quando o ângulo da extremidade condutora (banhada a prata) é inferior a 10 ° horizontalmente e o módulo é agitado por força externa, a extremidade de disparo (banhada a ouro) estará num estado LIGADO de curta duração; o que faz com que o módulo detete vibração.
